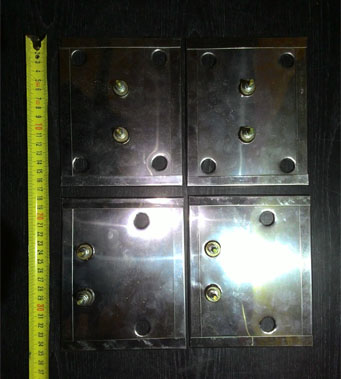

Плоский нагреватель (ТЭН). Киров.

Плоские нагреватели представляют собой электрические устройства, предназначенные для преобразования электрической энергии в тепловую. Они состоят из нагревательного элемента и крепежных элементов для установки.

ТЭН плоский – это электронагреватель, который передает тепло контактным методом.Его применяют для равномерного нагрева тел различной твердости до температуры 300 С. Конструкция основана на резистивной покрытой изоляцией проволоке, которая состоит из сплава нескольких металлов, обладающих высоким омическим сопротивлением.

В роли диэлектрика выступает керамика или миканит, в зависимости от эксплуатационных свойств нагревателя. Рабочий элемент предохраняется от механических повреждений, благодаря помещению его в стальной негерметичный корпус. Форма защитной оболочки может быть произвольной, но самыми распространенными модификациями являются П-образные и Г-образные нагреватели.

Электрический ТЭН маркируется следующим образом:

• СКП ПП 160.40.150.230;
• СКП ПП 104,5х101х104,5.68.700.230;
• СКПк 40.0-40.0/3.5-220.

Изготовление ТЭНов подразумевает создание на крепежном фланце монтажных пазов, а в корпусе – отверстий для термопары. При заказе плоского нагревателя на индивидуальных условиях, клиент сам определяет следующие параметры:

• длину токоподвода – 20-4000 мм;
• ширину нагревателя –10-1000 мм;
• материал изоляции: слюдопласт (3-5 мм) или керамика (10-15 мм).

ТЭН пластинчатый наиболее гибкий тип плоского нагревателя. Он оборудован специальным силиконовым чехлом,позволяющим обслуживать объекты разной геометрической сложности.
